联盟新闻详情

2016年全国绿色高性能混凝土技术论坛主题报告之

《C80高强高性能混凝土在石家庄地区的配制》

    2016年9月13日，由北京绿标建材产业技术联盟与中国混凝土与水泥制品协会科技委员会共同举办的以“绿色高性能混凝土的创新”为主题的“2016年全国绿色高性能混凝土技术论坛”暨“第五届混凝土配合比设计与质量控制技术交流会”在京隆重召开。会议邀请行业知名专家、行业管理部门负责人、从事重点工程施工管理的企业负责人，就绿色高性能混凝土材料设计，施工管理及产品认证等相关内容进行交流发言。

石家庄金隅旭成混凝土混凝土有限公司副总工杨建宁在会议中做《C80高强高性能混凝土在石家庄地区的配制》的主题报告。

【杨建宁，男，教授级高级工程师，石家庄金隅旭成混凝土有限公司副总工程师。长期从事混凝土技术的研究和应用。主持或参与《混凝土结构实体强度的试验研究》、《新型干法水泥生产线土建工程施工工艺》等课题14项。在《混凝土》、《施工技术》等国家核心期刊发表论文20余篇。获得国家实用新型专利1项。编写国家、行业标准4项。】

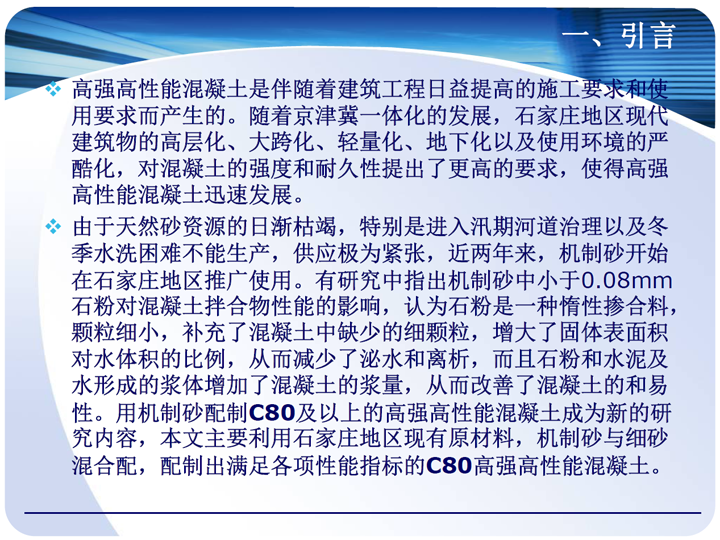

高强高性能混凝土是伴随着建筑工程日益提高的施工要求和使用要求而产生的。随着京津冀一体化的发展，石家庄地区现代建筑物的高层化、大跨化、轻量化、地下化以及使用环境的严酷化，对混凝土的强度和耐久性提出了更高的要求，使得高强高性能混凝土迅速发展。

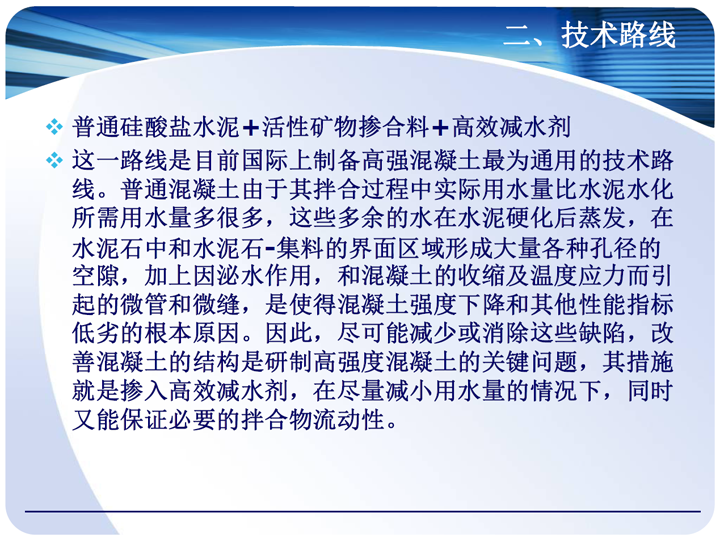

由于天然砂资源的日渐枯竭，特别是进入汛期河道治理以及冬季水洗困难不能生产，供应极为紧张，近两年来，机制砂开始在石家庄地区推广使用。有研究中指出机制砂中小于0.08mm石粉对混凝土拌合物性能的影响，认为石粉是一种惰性掺合料，颗粒细小，补充了混凝土中缺少的细颗粒，增大了固体表面积对水体积的比例，从而减少了泌水和离析，而且石粉和水泥及水形成的浆体增加了混凝土的浆量，从而改善了混凝土的和易性。用机制砂配制C80及以上的高强高性能混凝土成为新的研究内容，杨建宁高工采用普通硅酸盐水泥+活性矿物掺合料+高效减水剂，利用石家庄地区现有原材料，机制砂与细砂混合搭配，配制出满足各项性能指标的C80高强高性能混凝土。

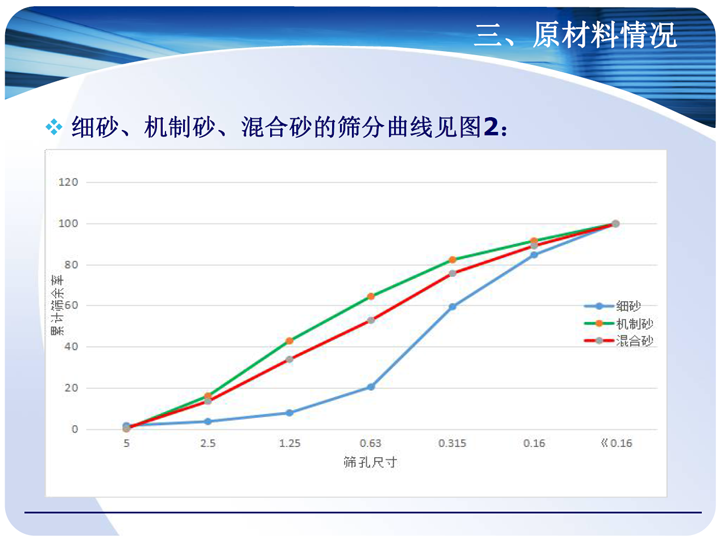

杨建宁副总工指出由于石家庄地区的天然砂细度模数较小，不适合配制高强混凝土，机制砂细度模数可以弥补天然砂的缺陷，但0.315mm筛的颗粒较少，采用机制砂与细砂双掺的混合砂适宜。一般来说，0.315mm以下的砂粒量百分比在15%-30%之间为宜；0.63mm以下的砂粒质量百分比在30%-45%之间为宜；1.25mm以下的砂粒质量百分比在55%-75%之间为宜。混合砂的细度模数控制在2.6-2.8左右。但是由于机制砂较粗，表面粗糙，棱角多，导致在配制高强机制砂混凝土时不可避免的产生粘性较大，需水量大，泵送性能差，需要选择适当的外加剂，通过其优良的减水效果，释放更多的自由水来增加其和易性，降低粘性。

其配合比设计思路：合理选择原材料是得到高强度混凝土的前提和基础，而合理确定高强度混凝土的配合比是保证高强度混凝土达到设计要求的另一重要方面。根据JGJ/T281-2012《高强混凝土应用技术规程》中的要求，C80混凝土水胶宜比为0.26-0.28，胶材用量宜为520-580kg/m3，砂率宜为35-42%，矿物掺合料宜为25%-40%；硅灰掺量不宜大于10%。

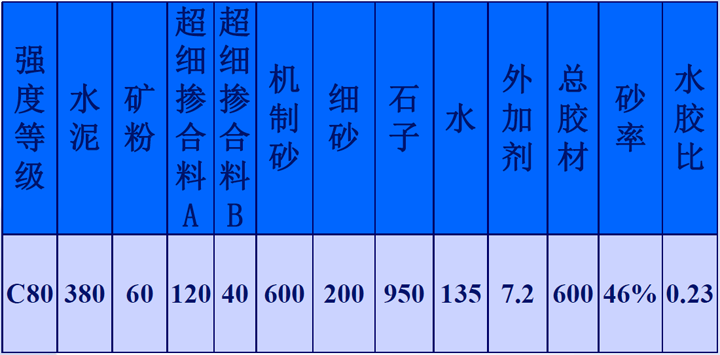

C80配合比

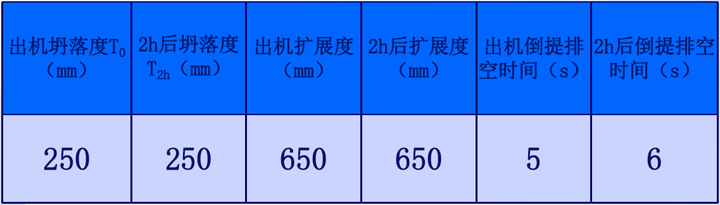

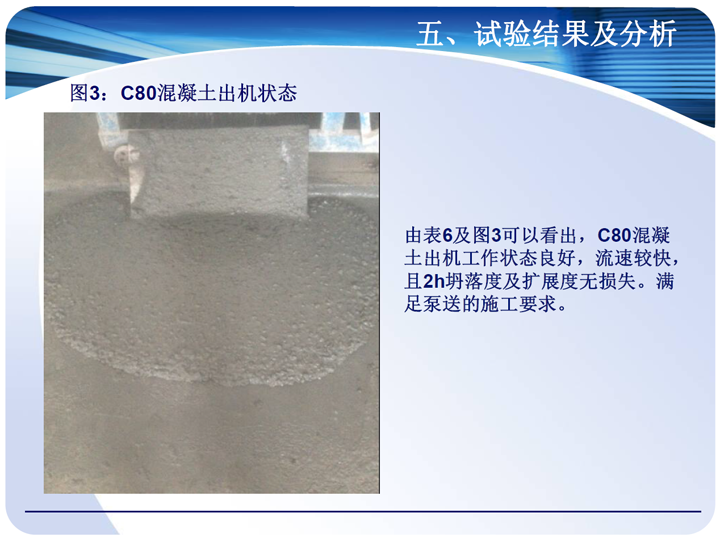

C80混凝土的基本工作性能指

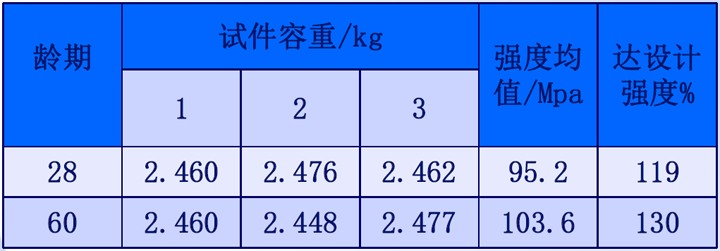

C80混凝土的强度

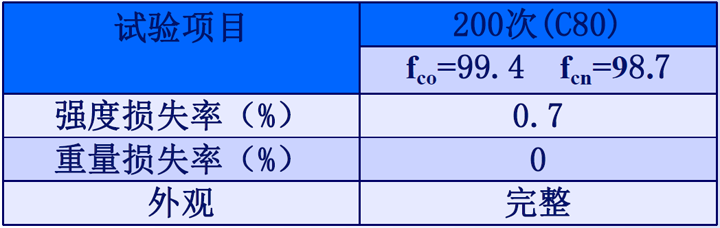

C80混凝土抗冻性能结果

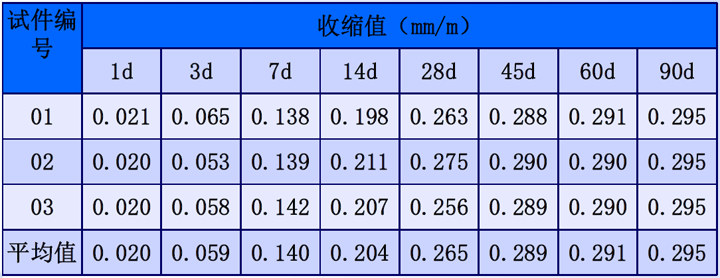

收缩性能结果

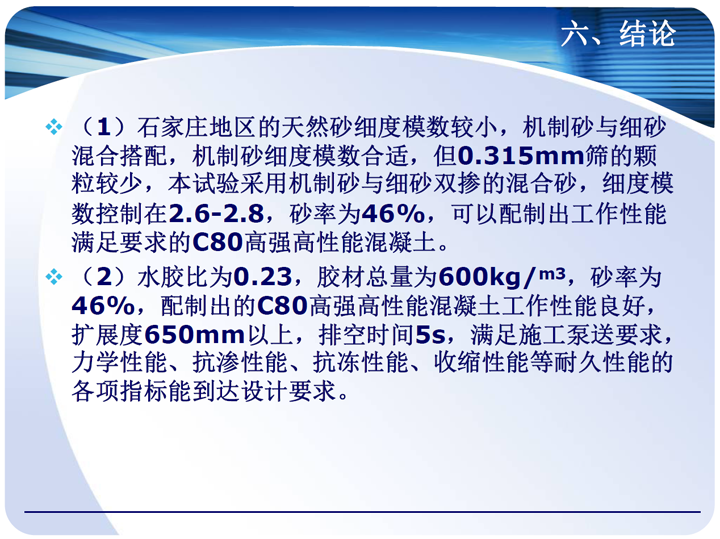

杨建宁副总工总结到：石家庄地区的天然砂细度模数较小，机制砂与细砂混合搭配，细度模数控制在2.5-2.7，砂率为46%，可以配制出工作性能满足要求的C80高强高性能混凝土；水胶比为0.23，胶材总量为600kg/m3，砂率为46%，配制出的C80高强高性能混凝土工作性能良好，扩展度650mm以上，排空时间6s，满足施工泵送要求，力学性能、抗渗性能、抗冻性能、收缩性能等耐久性能的各项指标能到达设计要求。
